三相附電磁剎車馬達

規格:

馬力：25W~150W
電壓：200V．220V
　　　380V．440V

三相IKB．RKB付電磁剎車馬達特性表

馬達型號		出力 W	周波數Hz	電壓 V	電流 A	起動轉矩 gcm	定格		齒輪型號
圓柱形出力軸	小齒切出力軸	出力 W	周波數Hz	電壓 V	電流 A	起動轉矩 gcm	轉矩 gcm	回轉數 rpm	培林軸承	含油軸承與培林共用型	中間齒輪
4IK25A-S2B 4RK25A-S2B	4IK25GN-S2B 4RK25GN-S2B	25	50 60	200 220	0.25	4600 3600	1900 1600	1300 1550	4GN□K	4GN□	4GN10X 4GN10XK
4IK25A-S3B 4RK25A-S4B	4IK25GN-S3B 4RK25GN-S4B	25	50 60	380 400	0.16	4600 3600	1900 1600	1300 1550	4GN□K	4GN□	4GN10X 4GN10XK
5IK40A-S2B 5RK40A-S2B	5IK40GN-S2B 5RK40GN-S2B	40	50 60	200 220	0.4	10000 8000	3000 2600	1300 1550	5GN□K	5GN□	5GN10X 5GN10XK
5IK40A-S3B 5RK40A-S4B	5IK40GN-S3B 5RK40GN-S4B	40	50 60	380 400	0.2	10000 8000	3000 2600	1300 1550	5GN□K	5GN□	5GN10X 5GN10XK
5IK60A-S2B 5RK60A-S2B	5IK60GN-S2B 5RK60GU-S2B	60	50 60	200 220	0.6	13000 9000	4500 3800	1300 1550	5GN□K 5GU□K 5GU□KB	5GN□	5GN10X 5GN10XK 5GU10XK
5IK60A-S3B 5RK60A-S4B	5IK60GN-S3B 5RK60GU-S4B	60	50 60	380 400	0.3	13000 9000	4500 3800	1300 1550	5GN□K 5GU□K 5GU□KB	5GN□	5GN10X 5GN10XK 5GU10XK
5IK90A-S2B 5RK90A-S2B	5IK90GU-S2B 5RK90GU-S2B	90	50 60	200 220	0.8	18000 13000	6800 5700	1300 1550	5GN□K 5GU□K 5GU□KB		5GN10X 5GU10XK
5IK90A-S3B 5RK90A-S4B	5IK90GU-S3B 5RK90GU-S4B	90	50 60	380 400	0.4	18000 13000	6800 5700	1300 1550	5GN□K 5GU□K 5GU□KB		5GN10X 5GU10XK
5IK120A-S2B 5RK120A-S2B	5IK120 GN/GU-S2B 5RK120 GN/GU-S2B	120	50 60	200 220	1.3	41000 32000	8650 7100	1350 1650	5GN□K 5GU□K 5GU□KB		5GN10X 5GU10XK
5IK120A-S3B 5RK120A-S4B	5IK120 GN/GU-S3B 5RK120 GN/GU-S4B	120	50 60	380 400	0.7	41000 32000	8650 7100	1350 1650	5GN□K 5GU□K 5GU□KB		5GN10X 5GU10XK
5IK150A-S2B 5RK150A-S2B	5IK150 GN/GU-S2B 5RK150 GN/GU-S2B	150	50 60	200 220	0.9	41000 32000	11300 9450	1350 1650	5GN□K 5GU□K 5GU□KB		5GN10X 5GU10XK
5IK150A-S3B 5RK150A-S4B	5IK150 GN/GU-S3B 5RK150 GN/GU-S4B	150	50 60	380 400	0.5	41000 32000	11300 9450	1350 1650	5GN□K 5GU□K 5GU□KB		5GN10X 5GU10XK

扭矩表

輸出回轉數rpm	500	300	200	120	100	60	50	30	20	15	10	6	5	3	2	1.5	1
50Hz減速比 60Hz減速比	3	5 6	7.5 9	12.5 15	15 18	25 30	30 36	50 60	75 90	100 120	150 180	250 300	300 360	500 600	750 900	1000 1200	1500 1800
25W	4	6.7	10	16	20	32	39	65	80	80	80	80	80	80	80	80	80
40W	6.7	11	16	28	33	54	65	100	100	100	100	100	100	100	100	100	100
60W	10	16	24	40	48	77	93	155	200	200	200	200	200	200	200	200	200
90W	14	23	35	58	69	110	133	200	200	200	200	200	200	200	200	200	200
120W	19	30	47	77	92	147	177	200	200	200	200	200	200	200	200	200	200
150W	22	45	68	113	136	200	200	200	200	200	200	200	200	200	200	200	200

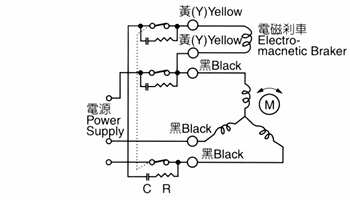

結線圖

尺寸圖>>
